スパイラルフィン

スパイラル・フィン・パイル(鋼管杭回転圧入)工法で使用する鋼管杭付属品です。
用途に応じて数多くのサイズの製品を製造販売しております。

スパイラル・フィン・パイル(鋼管杭回転圧入)工法とは・・・地耐力の不足している地盤に、基礎補強支持杭として先端にスパイラル・フィンを取り付けた鋼管杭を回転させながら圧入し、所定の支持層まで挿入する工法です。簡易なオーガー車で施工するためローコストで、作業は無振動・無騒音、狭い敷地でも支持層まで確実に施工できる工法です。
<FONT size="2">スクリューパイル</FONT> スパイラルフィンパイル工法での施工の様子

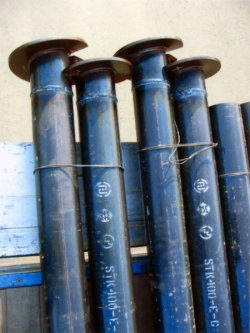

スクリューパイル

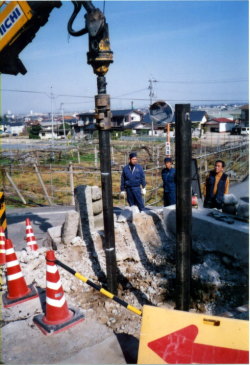

スパイラルフィンパイル工法での施工の様子


スパイラルフィン・製品サンプル1 スパイラルフィン・製品サンプル2

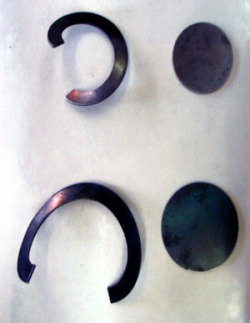

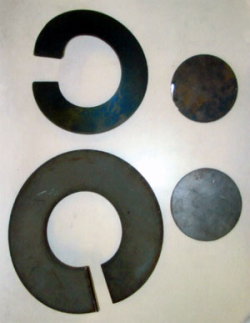

スパイラルフィン及びフタの製品サンプル
ハネ 9t x 50w ハネ 4.5t x 30w
フタ 9t x 150φ フタ 4.5t x 104φ
ハネ 12t x 90w ハネ 4.5t x 30w
フタ 12t x 180φ フタ 4.5t x 130φ



詳細データ

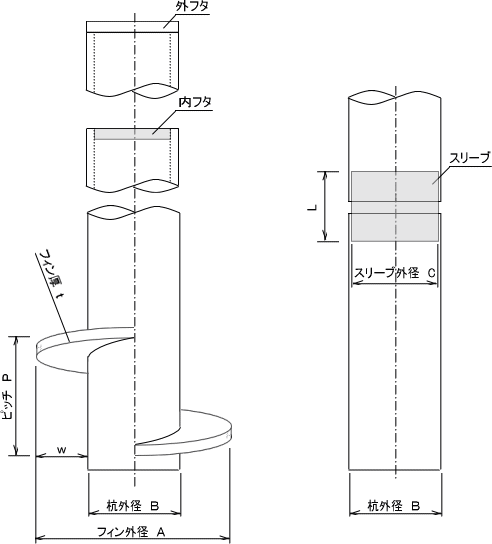

スパイラルフィン図面
スパイラルフィン図面


フタの種類
  3.2t 4.5t 6t 9t
50A 60.5φ 60.1φ
65A 76.3φ
80A 89.1φ   89.1φ A 89.1φ A
90A 101.6φ   92.5φ C 92.5φ C

100A 114.3φ   104φ C 95φ
    110φ B 104φ C
      110φ B
125A 139.8φ   130φ C 130φ C

    135φ B
    140φ A
150A 165.2φ   153φ C 155φ C 155φ C
    155φ 160φ B 160φ B
    160φ B
175A 190.7φ (注文手配) 179φ B 〜 185φ A
200A 216.3φ (注文手配)   203φ C 155φ C
225A 241.8φ (注文手配)
250A 267.4φ (注文手配)


外寸法

中間に

中に入る
3.8t *60.5φ 55φ 52φ
4.2t *76.3φ 70φ 67φ
4.2t *89.1φ 84φ 80φ
4.2t *101.6φ 96φ 92.5φ
4.5t *139.8φ 135φ 130φ
5t *165.2φ 160φ 155φ
5.3t *190.7φ 183φ 179φ
5.8t *216.3φ 207φ 203φ
6.2t x 267.3 235φ 229φ
6.6t x 267.4 260φ 253φ
外フタ

外フタ
  中間に

中間フタ
  内フタ

内フタ

チップの種類
t W L
19t 19 50L
19t 19 100L
12t 25 50L
25t 50 50L
長さについては自由にご指定いただけます。
スリーブの種類
  t B L
100A 4.5t 114.3φ 100L
125A 4.5t 139.8φ 100L
150A 4.5t 165.2φ 100L



ハネの種類
B P t w A
SGP90A 140H 4.5t 30 162
101.6φ 140H 6t 50 202
     6t 60 222
    6t 70 242
    9t 60 222
    9t 70 242
曲げ型 140H
  240H
SGP100A 60H 4.5t 30 174
114.3φ 240H 4.5t 30 174
  240H 6t 50 214
  130H 6t 60 234

  240H 6t 60 234

  240H 6t 70 254
  240H 6t 80 274
  240H 6t 90 294
  240H 6t 100 314
  90H 9t 60 234
  110H 9t 70 254
  110H 9t 80 274
  110H 12t 70 254

曲げ型 70H
  100H
  130H
  150H
  240H

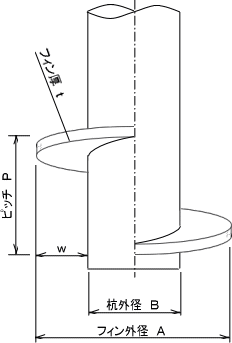

スパイラルフィン図面
スパイラルフィン図面
B P t w A
SGP125A 110H 4.5t 30 200
139.8φ 240H 4.5t 30 200
  110H 6t 50 240
  240H 6t 50 240
   240H 6t 70 280
  95H 6t 80 200
  90H 9t 55 250
  180H 9t 60 260
  110H 9t 80 200
  150H 9t 90 320
  110H 12t 80 200
    12t 100 340


曲げ型 95H
  180H
  240H
  255H
SGP150A 90H 4.5t 30 225
165.2A 240H 4.5t 30 225
  240H 6t 30 225
  240H 6t 50 265
  130H 6t 60 280
  130H 6 70 305
  130H 9t 60 285
  130H 9t 70 305
  110H 9t 100 365
  110H 12t 90 345
    12t 120 405

曲げ型 110H
  240H


スパイラルフィン図面
スパイラルフィン図面
B P t w A
SGP175A 130H 4.5t 30 251
190.7φ 130H 6t 50 291
  130H 6t 60 311
  130H 6t 130 451
  130H 9t 100 391
  130H 9t 130 451
  130H 12t 130 451
  110H 16t 100 391
  110H 6t 110 411
    19t 100 391
曲げ型 150H
SGP200A 200H 6t 60 336
216.3φ 200H 6t 70 356
  150H 6t 80 376
  150H 6t 100 416
  200H 9t 60 336
  200H 9t 70 356
  260H 12t 500 1216
  110H 16t 115 446
曲げ型 190H
  270H
SGP225A 140H 4.5t 50 342
241.5φ 200H 6t 60 362
  200H 6t 70 382
  150H 6t 80 402
  150H 6t 100 422
  200H 9t 60 362
  200H 9t 70 382
  260H 12t 500 1242
  110H 16t 115 472
曲げ型 140H
SGP250A 140H 4.5t 50 367
267.4φ   6t 50 367
  200H 6t 60 387
  200H 6t 70 407
  150H 6t 80 427
  150H 6t 100 467
    6t 120 507
  200H 9t 60 387
    9t 115 497
  200H 12t 500 1267
  110H 16t 115 497
曲げ型 100H


スパイラルフィン図面
スパイラルフィン図面
